В проектировании систем питания безопасность – это не просто пункт в чек-листе. Она закладывается в каждый проводник, корпус и слой изоляции. Один из важнейших выборов инженера – определить класс блока питания (PSU). Это решение оказывает существенное влияние на стратегию изоляции, заземления, испытания на соответствие стандартам и общую надежность системы.

Основное отличие между системами Class I и Class II состоит в способе защиты пользователей и изоляции электрооборудования в случае неисправности. Понимание принципов установки для каждого класса поможет избежать дорогостоящих ошибок на этапе проектирования и обеспечить прохождение сертификации с первой попытки.

Class I – Что нужно знать

Блоки питания Class I используют двухуровневый подход к безопасности: базовая изоляция и защитное заземление. Металлический корпус может стать источником поражения током, если основная изоляция между токоведущими частями и шасси будет повреждена. Чтобы избежать этого, корпус напрямую подсоединяют к земле, давая возможность тока замыкания пойти в круг защиты. Утечка может вызвать срабатывание автоматического выключателя или устройства защитного отключения, тем самым защитив пользователя.

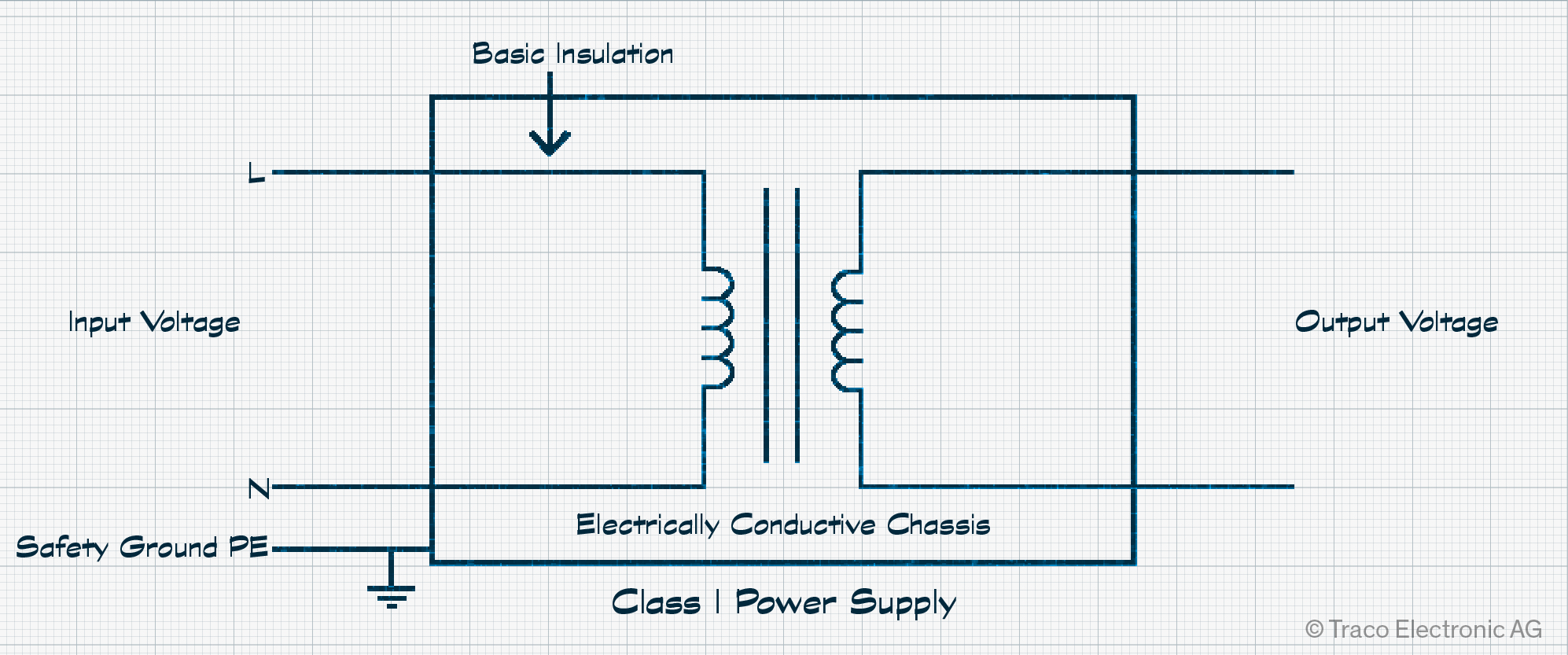

Изображение 1: Сечение блока питания с базовой изоляцией, Class I

Типично Class I PSU имеет металлический корпус и питается через трехжильный кабель с фазой, нулем и заземлением. Такая конструкция предотвращает поражение электрическим током, если фаза коснется корпуса.

Где применяют Class I

Class I доминирует в промышленных и профессиональных приложениях:

  • системы с металлическими шкафами и корпусами
  • серверные стойки
  • измерительные и лабораторные приборы

В таких случаях заземление – это не только требование безопасности, но и системный элемент.

Однако эффективность защитного заземления зависит только от одного: надежности контура заземления. Во многих постройках, особенно старых, качественного заземления нет. В больницах и жилых помещениях, где даже разовая ошибка может иметь серьезные последствия, это становится критической проблемой.

Что такое Class II?

Блоки питания Class II используют другой подход к безопасности. Вместо заземления корпуса они используют двойную или усиленную изоляцию. Этот метод физически отделяет токоведущие части от пользователя несколькими барьерами, что гарантирует отсутствие риска поражения даже при отказе одного изоляционного слоя.

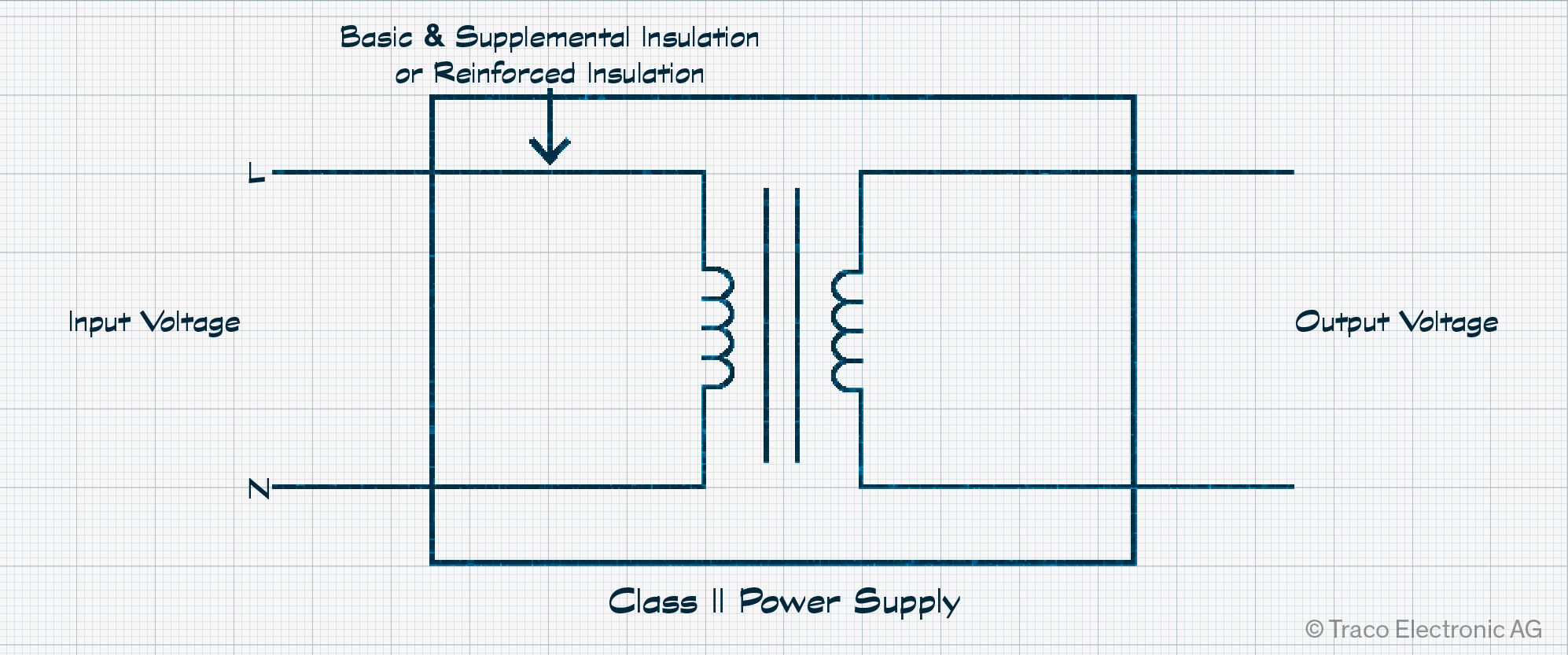

Изображение 2: Сечение корпуса блока питания с двойной изоляцией и внутренним разделением

Обычно Class II PSU:

  • изготавливаются в пластиковом корпусе или в открытой модульной конструкции
  • не имеют металлических частей, доступных для прикосновения
  • подключаются через двухжильный кабель (фаза и нуль)

Поскольку нет контакта с землей, монтаж становится более простым и безопасным в местах, где надежное заземление обеспечить невозможно.

Почему Class II является приоритетным для бытового и медицинского использования

В медицинских устройствах, используемых на дому, стандарты безопасности, такие как IEC 60601-1-11, требуют использования блоков питания Class II. Причина очевидна: устройство, не зависящее от потенциально ненадежной системы заземления здания, значительно безопаснее для пациентов с повышенным риском.

Так же – зарядные устройства для телефонов, адаптеры для ноутбуков и другие бытовые электронные изделия. Защита, основанная исключительно на изоляции, является простым и надежным решением для таких условий.

Требования к установке: соответствие классу и методу

Монтаж Class I

При установке блока питания Class I заземление должно быть физически надежным и электрически непрерывным.
Нужно обеспечить:

  • правильную затяжку винтов с необходимым моментом
  • удаление краски или анодирование в местах контакта
  • проверку целостности заземления во время тестирования

Корпус PSU должен быть электрически соединен с металлическим шасси системы, чтобы сохранить защитную функцию.

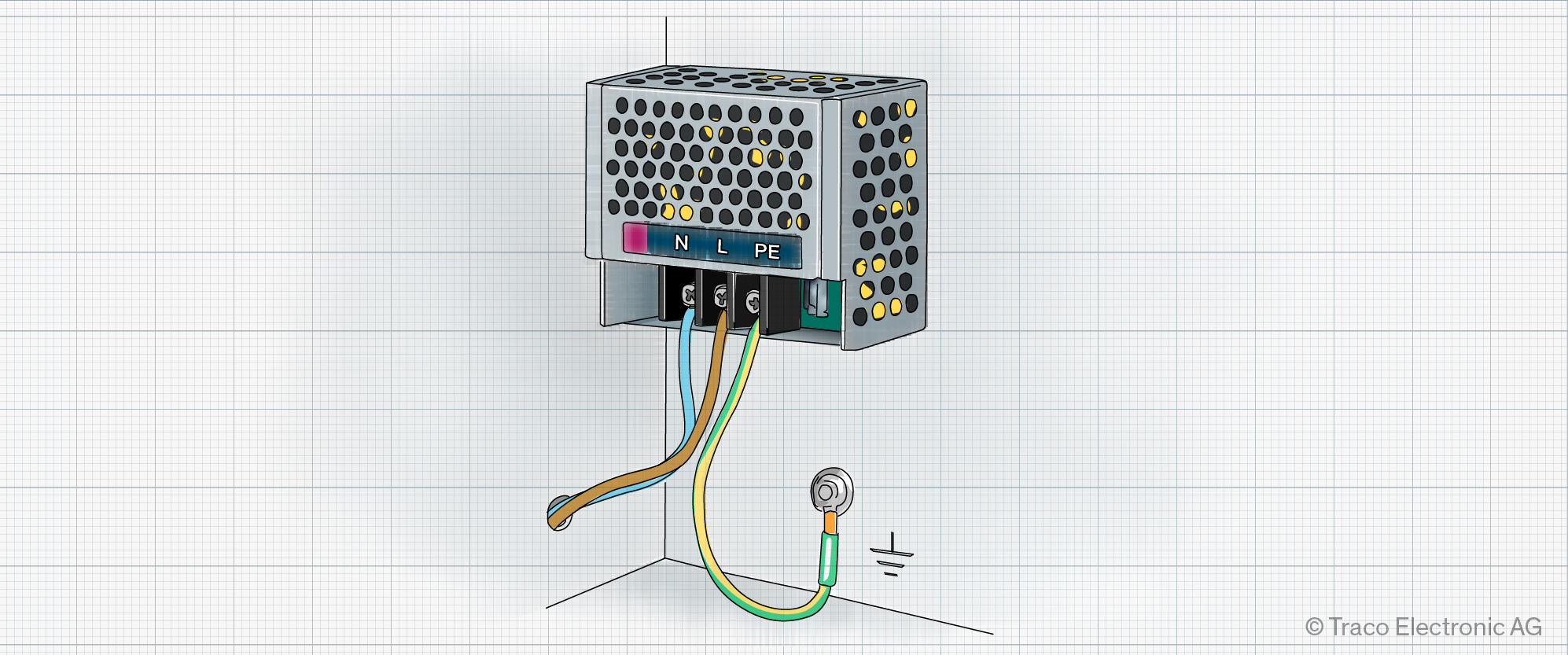

Изображение 3: Фото установки блока питания Class I с правильным подключением заземления внутри металлического корпуса

Если защитное заземление не подключить или создать высокий импедансный участок из-за плохого заземления, функция безопасности становится недействительной.

Монтаж Class II

Блоки питания Class II должны оставаться полностью изолированными. Запрещено подключение к защитному заземлению. Важно избегать самопроизвольного контакта с ведущими частями: монтажными винтами, металлическими кронштейнами и т.п. При необходимости используют изолирующие прокладки, особенно при установке в металлический корпус.

Для понижения электромагнитных помех может потребоваться функциональное заземление (не защитное!). Но оно должно быть изолировано от PE, чтобы PSU оставался Class II согласно сертификации.

Требования к соответствию и советы по выбору

Как выбрать правильный блок питания

Технические паспорта иногда сложны для понимания и содержат разные формулировки сертификаций, поэтому определить класс PSU может быть непросто. Важно начинать именно с этого.

В первую очередь нужно найти маркировку класса защиты в разделе сертификации даташита.

Не следует делать предположений на основе материала корпуса или типа кабеля – документ должен четко указывать Class I или Class II со ссылками на стандарт IEC или EN.

Советы:

  • Для Class I убедитесь в наличии клеммы заземления и соответствия стандартам Class I
  • Для Class II ищите обозначение "double insulation", "reinforced insulation" или символ квадрата в квадрате
  • Просмотрите чертежи разъемов, чтобы убедиться, что нет PE-контакта
  • Изучите инструкцию по монтажу, чтобы случайно не создать соединение с металлическим шасси

Монтажные условия также оказывают влияние на выбор. Например:

  • Пластиковый корпус без открытых металлических деталей → чаще выбирают Class II для упрощения сертификации
  • Металлические корпуса с необходимостью отвода токов утечки → преимущество по Class I

Контрольный список для инженеров

Чтобы избежать проблем при интеграции, следует проверить:

  • Имеет ли PSU четкую маркировку Class I или Class II в соответствии с требованиями системы?
  • Для Class I — правильно ли подключено защитное заземление и проверено его непрерывность?
  • Для Class II – обеспечивает ли метод монтажа сохранение двойной или усиленной изоляции?
  • Соответствует ли ток утечки нормам (например, <70 мкА для прикосновительного тока)?
  • Соответствует ли блок питания требованиям EMC и предусмотрен ли запас прохождения испытаний?

Как избежать распространенных ошибок

Одной из наиболее частых ошибок при интеграции блоков питания является путаница между UL Class 2 и IEC Class II. UL Class 2 касается ограничения тока и напряжения для повышения безопасности проводки, тогда как IEC Class II определяет изоляцию и защиту пользователя от поражения электрическим током. Эти классы не взаимозаменяемы.

Еще одна распространенная проблема – смешивание различных схем защиты.
Например:

  • установка блока питания Class II в заземленный металлический корпус без надлежащей изоляции может создать нежелательные пути утечки на землю, нивелируя концепцию двойной изоляции.
  • напротив, отсутствие подключения заземления в системе Class I полностью лишает ее защитной функции.

Итог

Блоки питания Class I и Class II представляют две разные концепции электробезопасности:

  • Class I защищает пользователя благодаря заземлению
  • Class II использует двойную или усиленную изоляцию, поэтому заземление не требуется вообще

Выбор между ними зависит от:

  • типа применения
  • материала корпуса
  • условий эксплуатации

Не менее важно правильно выполнить монтаж, ведь ошибки на этом этапе могут сделать даже самый безопасный проект небезопасным.

Инженеры должны внимательно следить за требованиями стандартов и рекомендациями по технической документации. В случае сомнений следует обращаться к производителю блока питания.
